雙腔體内加熱鼓風真空烘箱_上海和呈儀器制造有限公司

原有的用于烘烤電池極卷、極片或電芯的真空烘箱的真空度一般要求幾百Pa到幾千Pa ，真空度普遍較低，烘烤效果不甚理想，我公司現有的部分産品，配套可靠的真空泵或真空系統，真空度可以提升1到2個數量級，達到10Pa甚至1 Pa ，烘烤效果提升明顯。真空幹燥箱的國家标準規定的漏氣量是每小時不大于1330 Pa ，但是較高的漏氣量不僅無法提升真空度，而且降低保壓效果，頻繁啓動真空泵和真空系統，降低設備使用壽命，同時不利于節能降耗。我公司的部分産品真空漏氣量可以降至每小時不大于100 Pa甚至不大于10Pa帕，性能遠高于同類其他産品。普通的真空幹燥箱均采用内腔體外側加熱，然後通過腔體對内部産品進行烘烤，但是主要問題是升溫時間長，功耗大，現我公司部分産品采用内部加熱，加快了升溫速度，降低了加熱功率。但是真空狀态下内加熱的溫度控制精度不如外加熱，極易沖溫，而我公司的下一項措施是針對此問題進行的改進。真空烘箱内部沒有流動的空氣，溫度控制困難，均勻性差，影響電池品質的一緻性，我們可以在達到一定的真空度後加入入适量的氮氣，進行鼓風循環，可以有效解決上述問題，但是普通的鼓風機構由于傳動軸的存在而無法很好的保證密封性，我公司采用的新型軸密封裝置，可以同時保證較高的真空度和較低的漏氣量。真空烘箱的保溫性能和密封性能遠遠好于普通烘箱，因此如果自然冷卻降溫時間非常漫長，大大降低了生産效率，而我公司研制配套的低溫冷卻系統可以有效縮短降溫時間，可縮短50%。電池真空烘箱是針對锂離子電池烘烤工藝設計的真空烘箱，由于烘箱物料的特殊性，锂電池烘箱需要具備耐強酸堿腐蝕、溫控精确、程控高效、穩定安全等特點。由于锂電池内部要嚴格控制水分含量，水分對锂電池的性能影響很大，包括電壓、内阻、自放電等指标。水分含量過高會導緻産品報廢、品質下降，甚至産品爆炸。因此在锂電的多個生産工序中分别要對正負極片、電芯和電池進行多次真空烘烤，以盡可能去除其中的水分.

工作原理：

沸點随着氣壓的下降而降低。水的沸點在負壓下顯著降低，在氣壓降至-0.089Mpa時，理論沸點可以降至至45℃。在負壓環境下，水分更易于氣化。锂電烘箱在常壓下加熱一段時間後電池或極片中的水分轉化為水蒸氣；水分蒸發後抽真空可以将水蒸氣抽出；充氮氣破真空，保持幹燥環境。實際的烘烤過程中根據不同的工藝以上三個步驟先後各不相同，一般都要多次循環。

設備規格：

目前在锂電池行業應用廣泛的有三層真空烘箱、單層真空烘箱、對開門真空烘箱、四門圓倉真空烘箱等規格，其中三層真空烘箱（665mm寬×310mm高×750mm深×3層）使用廣泛。可以用來烘烤分切後的極片、電芯和注液前的電池。

四門圓倉真空烘箱（φ450mm、φ550mm、φ600mm、φ650mm），也有單門圓倉真空烘箱、六門圓倉真空烘箱等型号。圓倉真空烘箱可以用來烘烤塗布完的整卷極片，此類烘箱的烘烤可以輥壓和分切之前顯著降低整卷極片中的水分，目前在動力電池生産過程中已經開始逐漸推廣，銀通、中聚等電池巨頭已經開始廣泛采用。

對開門真空烘箱，一般是三層，可以鑲在幹燥車間和注液車間之間的牆上。幹燥車間将物料放入烘箱，完成烘烤後可以直接充主頁車間一側取出，注液。提高了流轉效率，更重要的是避免了從真空烘箱取出物料運送至另一個車間中環節中水分再次浸入的可能性。

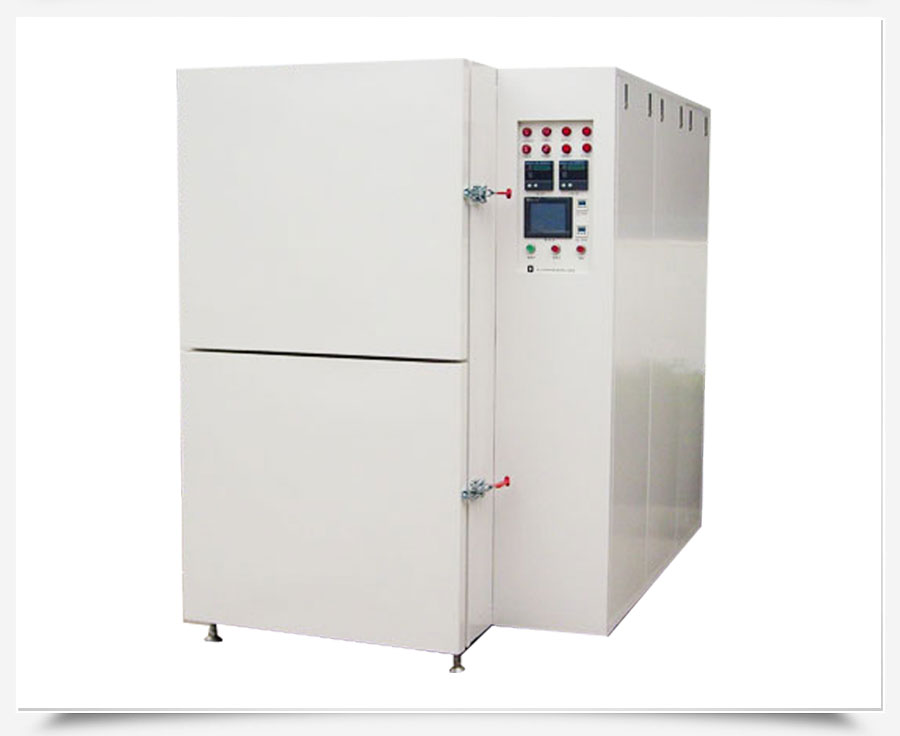

雙腔體内加熱鼓風真空烘箱
